移动硬盘硬盘目前市面上有“原厂/品牌”和组装两种规格的移动硬盘可供消费者选择，而移动硬盘的造假产品也趁机浑水摸鱼。为此，笔者将3个系列5款移动硬盘产品进行大拆解，揭秘原厂、组装以及假冒产品的内部架构。下面就一起去看看吧。

　　

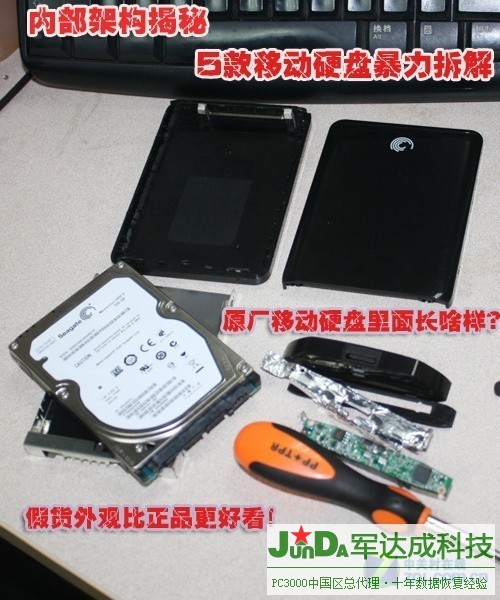

　　内部架构揭秘 5款移动硬盘暴力拆解

　　★网友购买移动硬盘遭遇假中假

　　

　　杯具，两位网友竟然买到同样的假移动硬盘
　　上面两块假三星移动硬盘是论坛北京网友，当笔者先后拿到两个一摸一样的移动硬盘的时候，感叹假三星移动硬盘真的是无“处”不在，无“孔”不入，比月饼税还要厉害。事后笔者去村里寻访，才知道村中假三星硬盘已泛滥成灾，难怪两位网友接连中招。

　　

　　正品SSK飚王SHE072黑鹰
　　实际上笔者看到这两款假三星移动硬盘的时候，最大的诧异就是，它们和市场中的SSK飚王硬盘盒十分相似，成了假中假的疑案。

　　

　　假三星移动硬盘和SSK飚王硬盘盒正面对比
　　从正面看，假三星移动硬盘比SSK飚王硬盘盒尺寸略小，SSK飚王硬盘盒的外壳材质手感更为细腻。

　　

　　假三星移动硬盘和SSK飚王硬盘盒的接口对比
　　假三星移动硬盘的接口缩水厉害，为了降低成本省略多处接口。而SSK飚王硬盘盒的接口齐全，带有外接电源接口，硬盘盒电源开关。

　　

　　假三星移动硬盘和SSK飚王硬盘盒的PCB板对比
　　从PCB板的对比看，假三星移动硬盘采用做工粗糙的蓝色PCB板，为了节省成本中间空了一截，并且电路部分非常精简，仅有主控IC和稀疏电阻和排阻，主控IC采用便宜的TSOP封装/USB2.0转接芯片，只需要电烙铁即可完成焊接工序。

　　

　　SSK飚王硬盘盒的主控IC
　　SSK飚王硬盘盒则采用做工精良的完整绿色PCB大板，电路部分元件密集饱满，拥有较好的电压滤波性能，保证硬盘的稳定工作。这款硬盘盒采用的是Symwave(芯微科技)的SW6316-3VB芯片，它一款单芯片USB3.0到SATA存储控制器。SW6316芯片采用BGA封装，需要专业的高温贴片机器设备进行植球熔焊。
　　假三星移动硬盘除了假冒三星产品，更是侵犯了SSK飚王的外观专利。假产品内部做工缩水厉害，如果硬盘长期使用，会对硬盘造成不可修复的永久性损伤。

　　★价格仅13元假硬盘缩水到了极致

　　

　　笔者暗访卖场，从一位JS处调货一个假三星硬盘盒，其底价只要13元。单凭包装外观来看，并无明显瑕疵，包装盒色彩艳丽，字体清晰，有明显的三星英文LOGO。

　　

　　价值13元的假三星移动硬盘外观
　　从这款假三星移动硬盘外观上看，做工可谓精良，铝合金外壳，金属感十足，外观设计也相当大气，硬盘盒上字体工整清晰，带有雕刻感。单从外观看，假三星硬盘盒的外观无可挑剔，可谓登峰造极。

　　

　　假三星移动硬盘的PCB板电路A面部分
　　这款假三星硬盘盒比前面介绍的赝品在做工上缩水更为厉害，电路设计粗糙，仅用一小块PCB板和稀疏的电气元件就完成了主控IC部分电路设计。主控一样采用TSOP封装的主控IC，周围电阻和排阻屈指可数。这款硬盘盒去除商家的利润和运输成本，其成本在10元以下。

　　

　　三星移动硬盘的PCB板电路的B面部分
　　这款假三星硬盘盒在外观上带有较强的欺骗性，其内部做工比第一款假三星移动硬盘缩水更为厉害。

　　★购买移动硬盘注意事项
　　假货比真货的外观还要吸引人？当笔者到三星移动硬盘代理处，将假三星移动硬盘与正品三星移动硬盘做对比的时候，第一感觉确实如此，造假者深诣消费者心理，突出假硬盘盒的外观工艺。

　　

　　正品三星移动硬盘和假三星硬盘盒对比
　　正品三星移动硬盘采用工程塑料外壳，拥有精美的外观。而假三星硬盘盒高仿SSK飚王产品，采用金属内壳，外表经过黑色橡胶喷油工艺处理。无论做工材质还是外观，赝品均略胜一筹。

　　

　　假三星移动硬盘的硬盘
　　赝品打开外壳当即穿帮，原厂移动硬盘采用的是自有品牌硬盘，而假三星移动硬盘使用的是日立2.5吋硬盘，牛头不对马嘴。

　　

　　假冒希捷移动硬盘做工粗糙

　　

　　正品希捷销售店面有经销授权书

　　

　　目前市面销售的两个希捷系列产品

　　

　　采用模块化接口的希捷睿品系列十分容易辨认
　　目前市面销售的希捷2.5吋移动硬盘有两个系列，一个是左边的睿翼系列，其特点是头目带一定角度的倾斜；领一个是右边的睿品系列，其特点是采用模块化接口，接口是可以更换的。
　　应对这些的伎俩，笔者对用户有如下几点建议：
　　● 上网查产品报价记录多个品牌热门型号备用
　　用户可到ZOL产品库查询当天报价，搜索自己所需要的移动硬盘尺寸（2.5/3.5吋）、容量（500GB/750GB）、接口（如USB2.0/USB3.0），记录下产品型号，大体知道产品的外观。并且记录多个品牌的热门型号备用
　　● 坚定自己的选择勿听商家忽悠
　　用户坚信自己选择的产品，勿听商家忽悠。商家代理表示消费者索要的产品无货，他可从第三方调货。此时用户打开先前的多个品牌的热门型号备用记录，告之商家代理调货，总有一款有货。
　　● 砍价适可而止商家也要吃饭
　　当前的配件价格已经非常透明，用户可事先货比三家，同一款产品对比哪个商家的价格最低，去哪个。如果恶意杀价，商家则会釜底抽薪，在售后服务商卡壳。
　　● 付款前验明正身买后到官方网站查询真伪
　　用户付款前需仔细查看产品是否与包装盒一致，有无掉包，比如用户所购买的是高档希捷睿品移动硬盘，商家偷换成档次较低的睿翼系列。
　　原厂移动硬盘都有相应的网站查询真伪，付款后，用户可到指定的网站输入产品号查询产品信息，验证真伪。
　　下面笔者将就原厂移动硬盘进行拆解，对比组装硬盘盒是否具有优势。

　　移动硬盘作为现代社会必备的大容量存储数码产品，它分为“原厂/品牌”移动硬盘和组装移动硬盘。在前面笔者为大家分析了假品牌移动硬盘的套数，并对假硬盘盒拆解分析。接下来，笔者将会对原厂移动硬盘和组装移动硬盘盒进行拆解。

　　
