适用于HDD的PC-3000。在何处以及如何短接Seagate F3驱动器

    如您所知，Seagate驱动器诊断的首先步是在通电后检查终端输出，检查驱动器是否能够读取系统文件。

    但当你无法访问终端时，会有很多固件错误——按下Ctrl+Z后得到T>字符串。在终端日志中，你会看到类似下面的内容：

LED:000000CC Faddr:0026A86F

    或

      LED:000000EEFaddr：00358846

    在这种情况下，你应该尽量短接读取通道。

    在哪里短接？

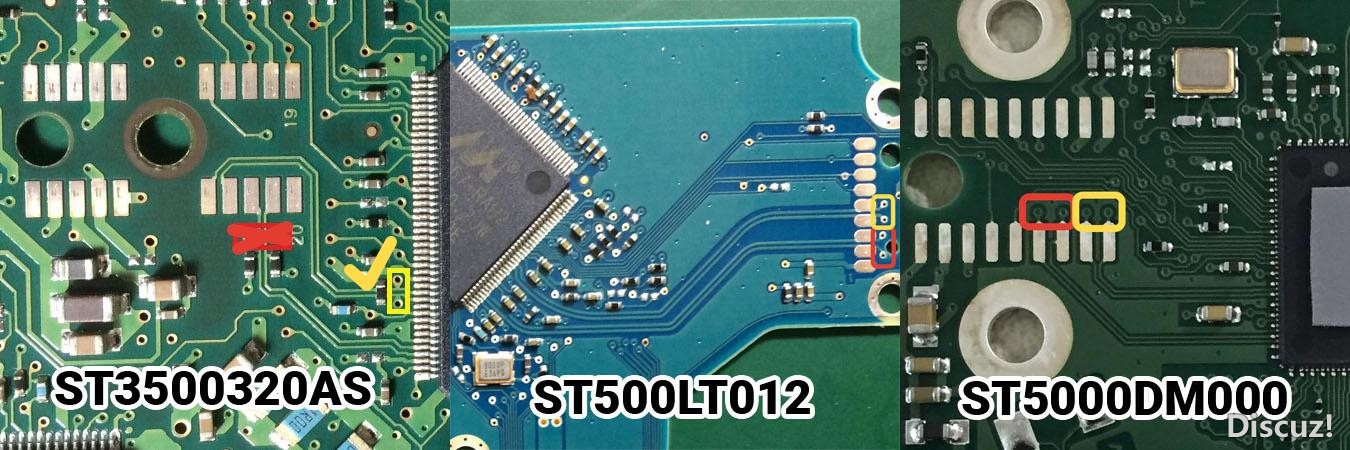

    您需要搜索差分对——在主芯片和磁头组触点之间的两对PCB走线。像这样:

    如果有一个电阻插入线路之间-它是准确的读取通道。

    在某些驱动器上，两条线路上都没有电阻器，因此找到读取通道的唯一方法是检查两个差分对：

    由于驱动器上的PCB固定在HDA上，您应该在外部电路板上短接过渡开口。

    如何短接？

    您应该使用阻力尽可能小的工具。我们建议用钳子夹住回形针。

    有两种短接技术，取决于驱动器是否有磁盘软件。
    第一种（对于没有磁盘软件的驱动器）在通电前短接，通电后尝试通过Ctrl+Z到达终端。
        第二种（对于有磁盘软件的驱动器）在通电源后短接，终端中出现第二条“SpinUp”消息，并保持短接，直到通电后出现“no HOST FIS”消息尝试通过Ctrl+Z到达终端。

    如何检查是否有磁盘软件？仅仅如果驱动器没有磁盘软件——带有隔离磁头，它将提供终端访问和Ctrl+L命令的打印输出，不会出现任何LED错误。

    右短接的标志是电机停止，进入准备状态不是强制性的（事实上，短接后只有Moose家族驱动器进入准备状态）。如果驱动器没有停止电机——它有硬件故障，或者你短接的方式不正确。

    之后，您必须能够在按下Ctrl+Z后访问T>string，通过T>/2U命令启动驱动器，然后访问所有终端命令（如/7X、V1、V40等）。

   总结，为什么我的短接不起作用？

不工作短接的可能原因：
1）错误的点
2）错误的短接或持续时间
3）错误的仪器

    你可以修补ROM，然后你就可以很容易地抓住短接的时机——你只需要在实用程序handshaking邀请之前进行短接（终端消息，如Tech Unlock Handshake:0x7E00948B回复）。作为替代方案，您可以短接主轴电机。

然而，这种破解有一个局限性：它不会在Pharaon、Moose、Wyatt和Crocket-like驱动器上操作。在这种情况中，您将在实用程序日志中看到错误“未找到代码段”。
