适用于HDD的PC-3000。SATA连接器与三星SPINPOINT USB PCB的焊接

    我们从客户那里获得了许多关于如何确定在三星Spinpoint USB驱动器上焊接SATA连接器的引脚的问题。

这里有最简单的方法。

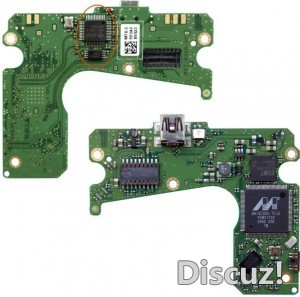

USB PCB有两种类型：
1。具有独立的SATA-USB桥接器；

2.将SATA-USB桥接器集成到MCP中。

对于第二种类型，无法焊接SATA连接器。

因此，在这篇文章中，我们将谈论第一种类型PCB。

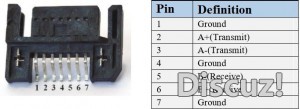

首先，我们应该了解SATA连接器的引脚。

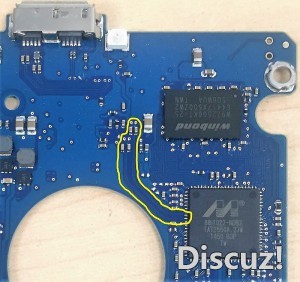

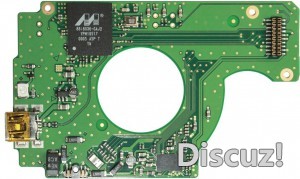

然后，我们查看PCB上的MCP，并确定SATA差分对的位置。

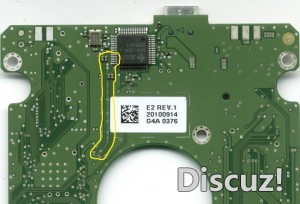

在大多数情况下，很容易找到它们。它们看起来像4条平行线，指向USB桥接器。

如果我们在MCP侧找不到它们，那么我们应该尝试从USB桥侧找它们。

它们总是通过电容器。

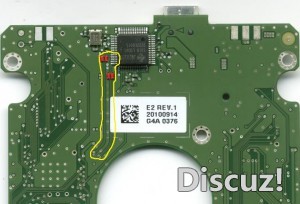

我们需要移除（解焊）这些电容器，从电路切断USB桥。

下一步是如何确定导线的排列。

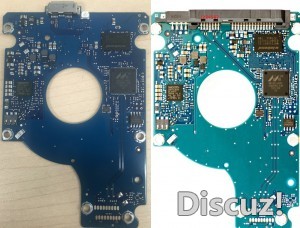

确定这一点的最简单方法是查看兼容PCB的图片。

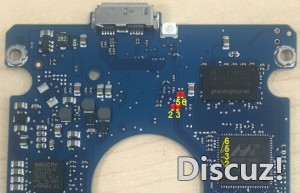

这就是我们如何理解哪个SATA连接器引脚连接到哪个MCP引脚的方法。

接地引脚（1,4,7）必须连接到PCB的接地端
（例如，连接到任何螺孔或USB连接器主体）。

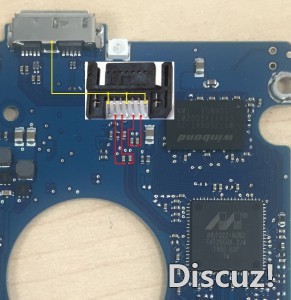

结果是这样的。

推荐使用的导线尽量短。

如果新PCB的引脚工作对您有困难，请随时联系我们的技术支持团队。
