如何通过编程器设备读取ROM

有时由于PCB损坏，您无法通过PC3000读取ROM。在某些情况下，您需要拆下芯片并使用编程器设备来读取ROM内容。

在本教程中，我们将展示如何做到这一点。

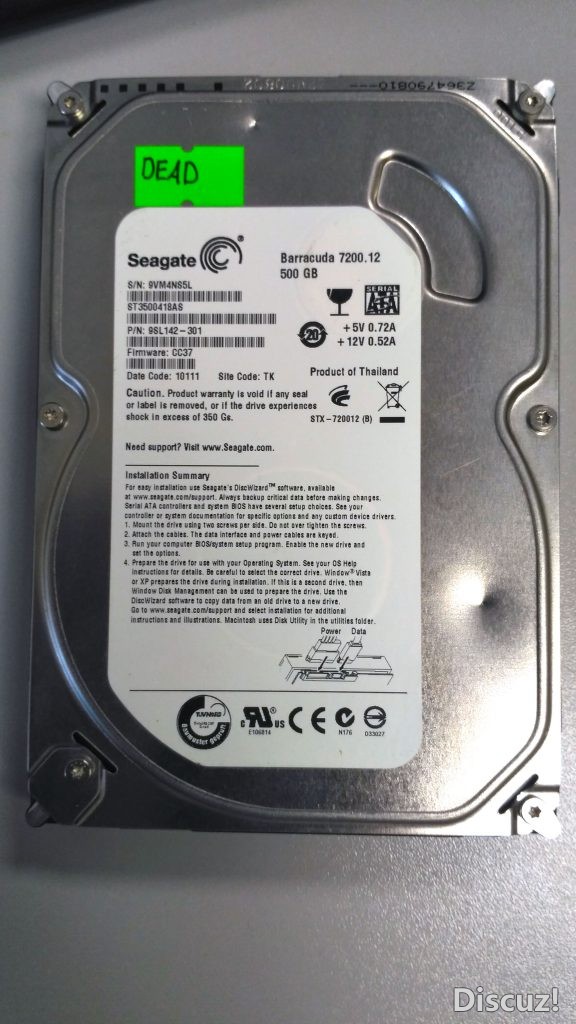

以希捷ST3500418AS硬盘为例。这个驱动器是F3系列，所以如果没有原始ROM数据，我们将无法使用供体PCB。

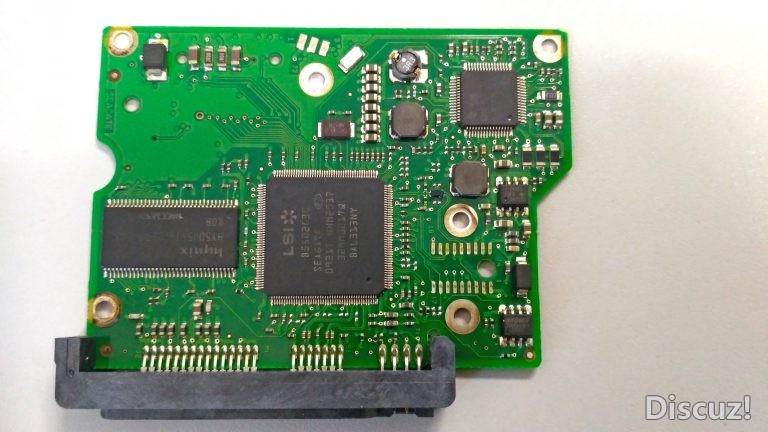

Unscrewed PCB

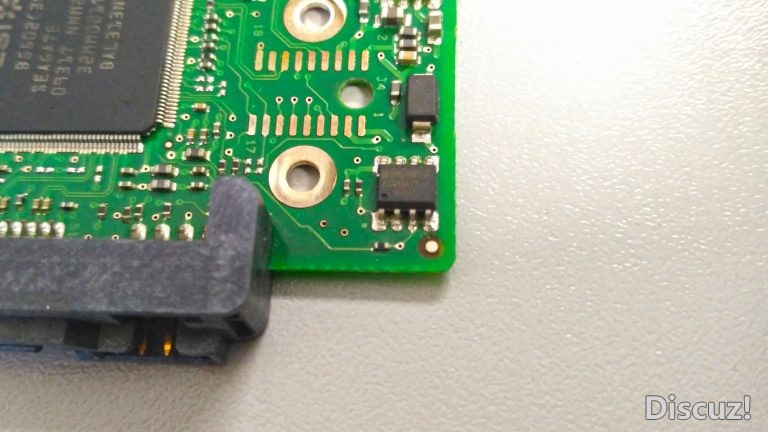

这是一个ROM芯片。它是Winbond W25X40AL。如果您怀疑哪个芯片是ROM芯片——通常ROM芯片是8引脚SOIC。您还可以按芯片标签搜索数据表。

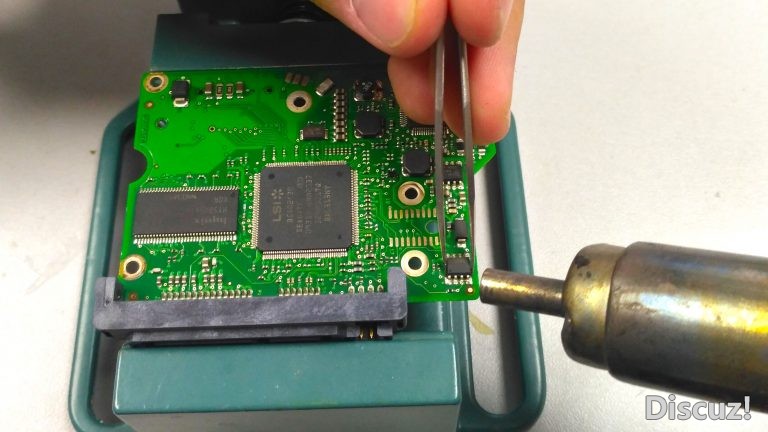

使用钳子和热空气对ROM芯片进行未折叠

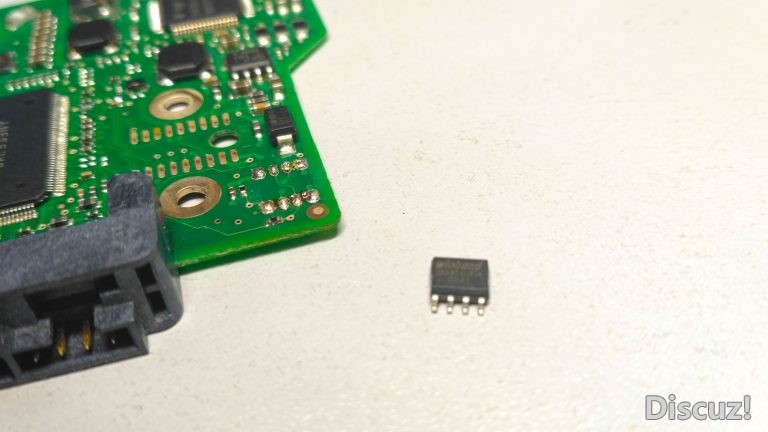

芯片未焊！

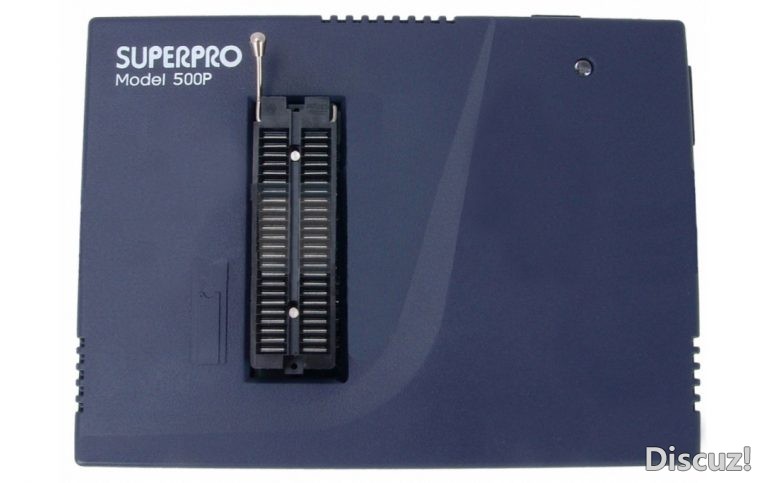

现在我们需要将芯片插入编程器设备。我曾作为程序员使用Xeltek SuperPro 500P与SOIC适配器。这种型号的程序员从2013年起就不再生产了，但它仍然是一个很好的设备，适合读取HDD PCB上的大多数ROM芯片。

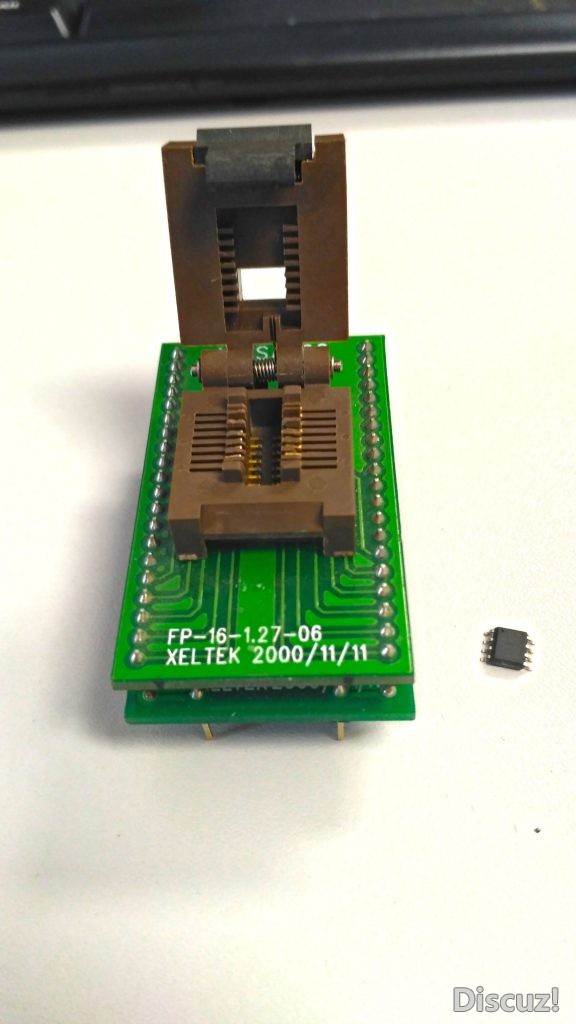

为了读取芯片，我们需要使用SOIC适配器。

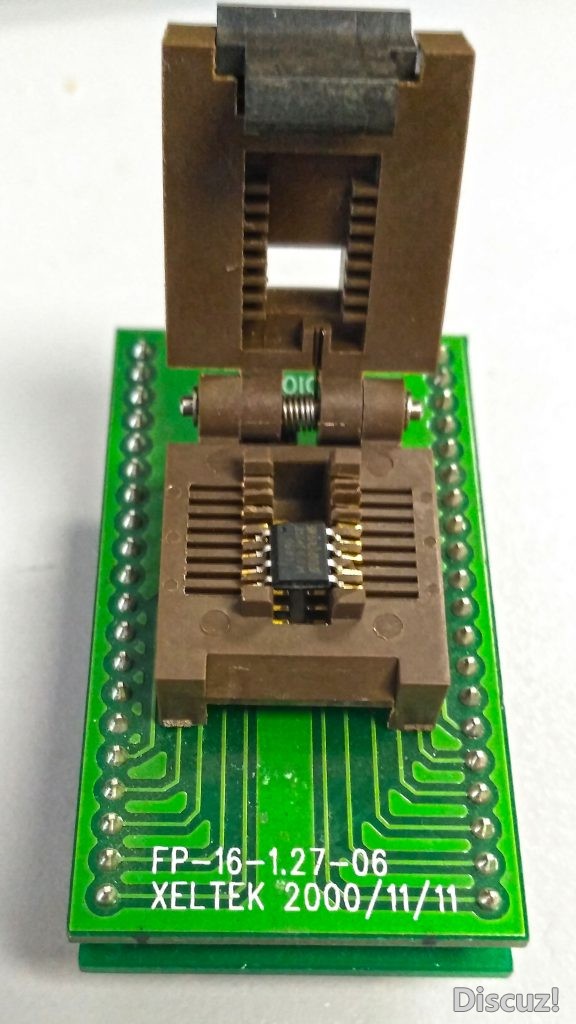

将芯片靠近适配器底部放置，钥匙必须位于左上角。每个芯片可以放置不同的位置，因此请检查程序员软件中的位置。

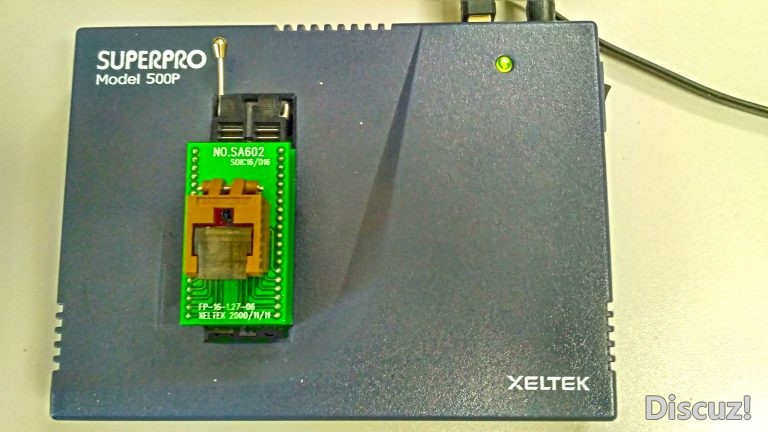

现在将SOIC适配器插入编程器，将其也放置在DIP面板的底部。

现在一切都准备好读芯片了。

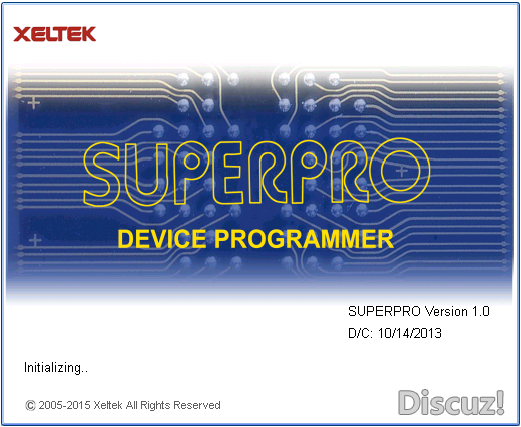

让我们运行Xeltek软件

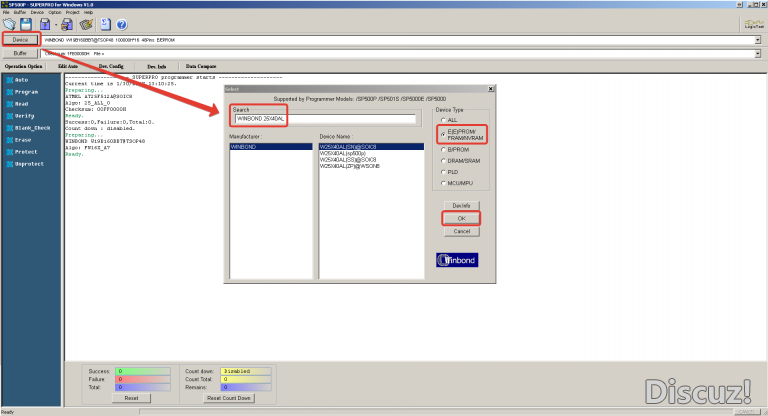

您需要按“设备”选项卡，选择您的ROM芯片，然后按“确定”。

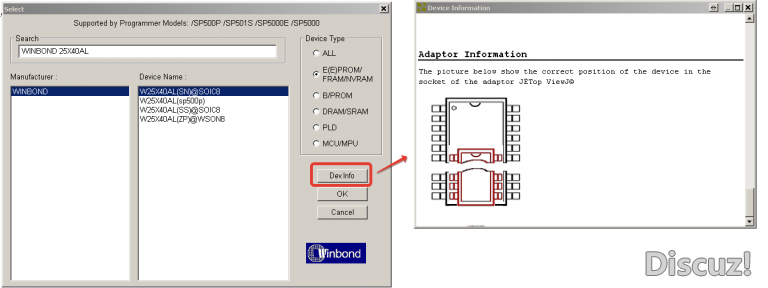

如果您不确定如何将芯片放置在SOIC适配器中，您可以按Dev.Info按钮查看有关ROM芯片的文档

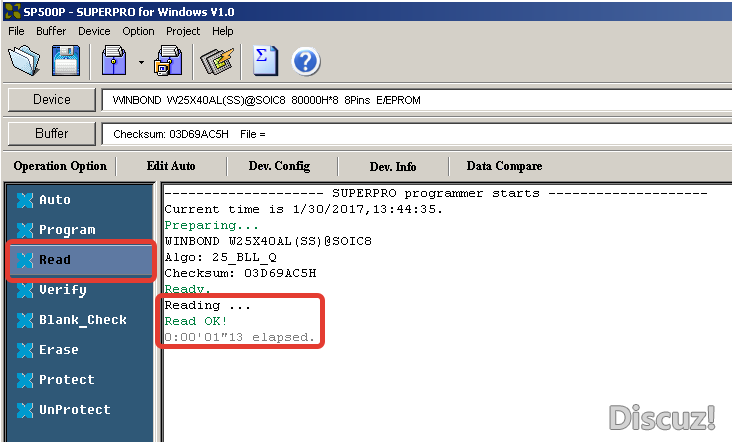

通过左面板上的读取按钮读取读取ROM芯片。如果阅读成功，你会看到这样的东西

阅读
读取好！
0:00'11''13已过。

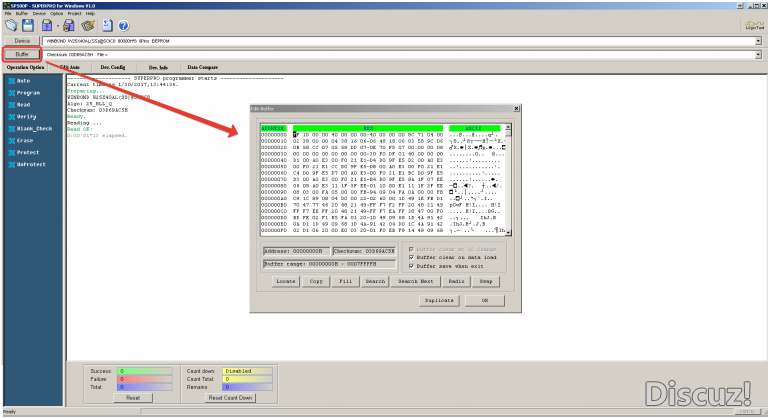

您可以检查缓冲区，以直观地检查ROM是否已被读取。

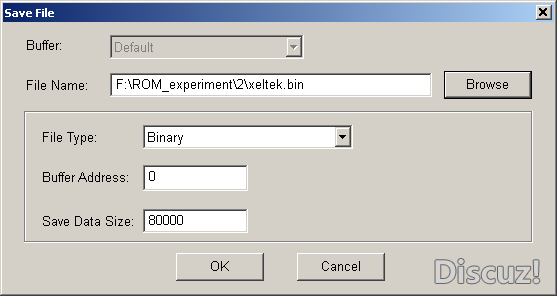

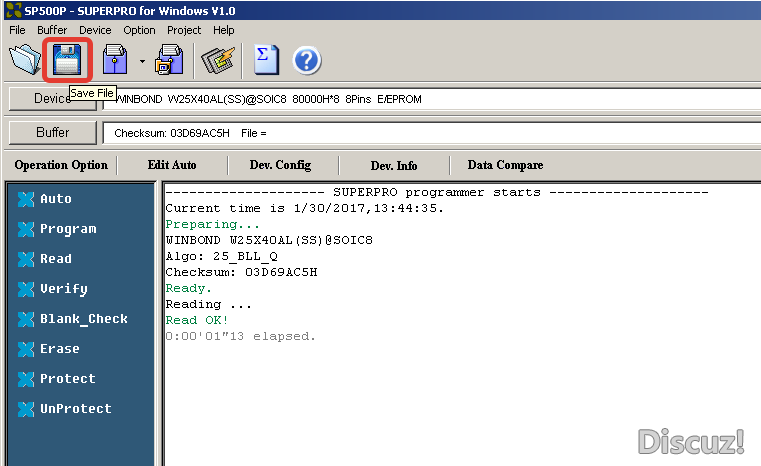

要将ROM内容保存到文件中，请按保存文件图标。

在此处选择文件类型=二进制。

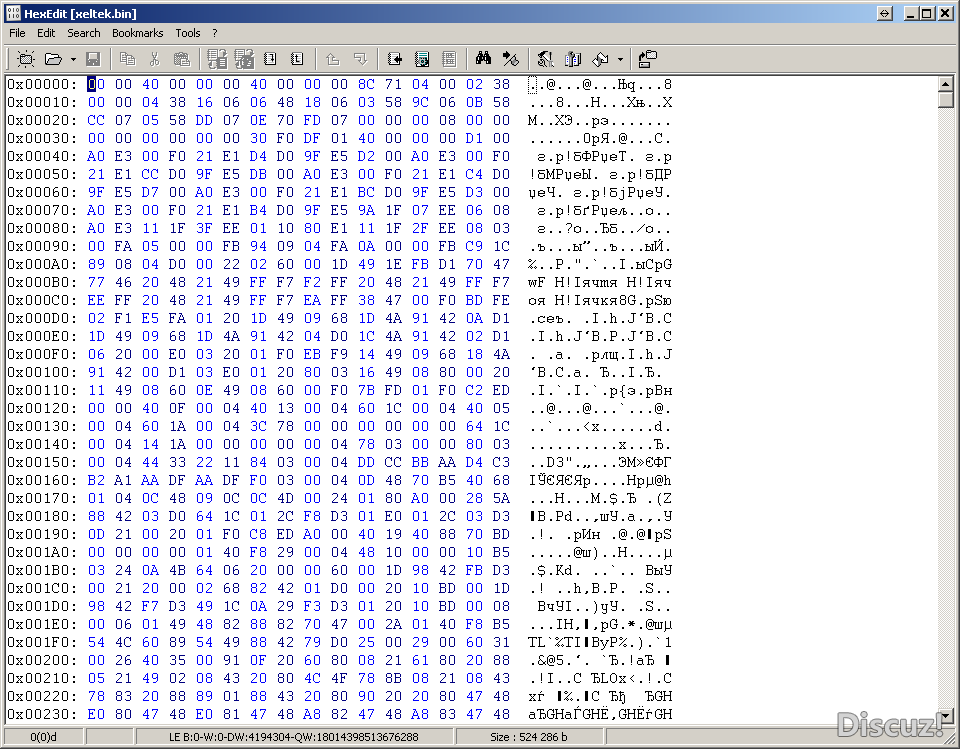

现在，您可以使用生成的bin文件写入供体板，或者在ACELab Hex Editor中打开它来进行任何更改或检查一些信息。

祝你在数据恢复方面好运。
