PC-3000 HDD。西部数据4F ROM模块恢复模式

JDCTS5

PC-3000 HDD。西部数据4F ROM模块恢复模式

你好，朋友们！大家都知道，PC-3000可以通过外置（在单独的芯片中）和内置（在MCU中）ROM从旧的西部数据Marvell驱动器中恢复ROM。然而，由于其特殊的ROM结构，包括4F ROM模块中的一些独特信息，从HubbleLT、FBLite或Shrek等新系列中恢复ROM是一个问题。

在这篇文章中，我们将讨论如何使用新PC-3000 v7.3功能——ROM模块4F恢复，从服务区恢复此类驱动器的ROM。

我们有一个西部数据驱动器损坏（烧毁）PCB。当然，ROM芯片也被烧了，没有任何可能从中从任何数据。

带有配件ROM的配件PCB已连接到我们的驱动器，然后我们将驱动器连接到PC-3000便携式。硬盘长时间处于繁忙状态，这与磁头读取能力有关，因为ROM不是原装的，磁头自适应参数和其他参数错误。然后驱动器终于准备好了。

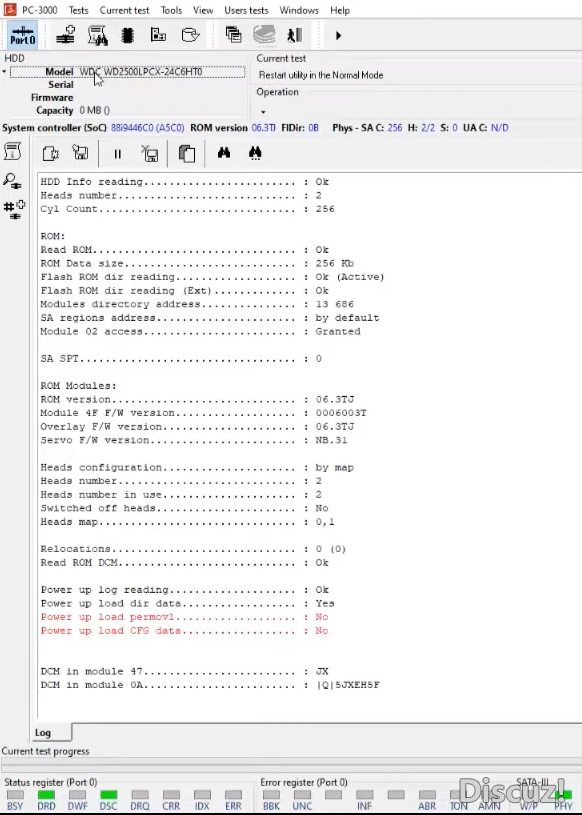

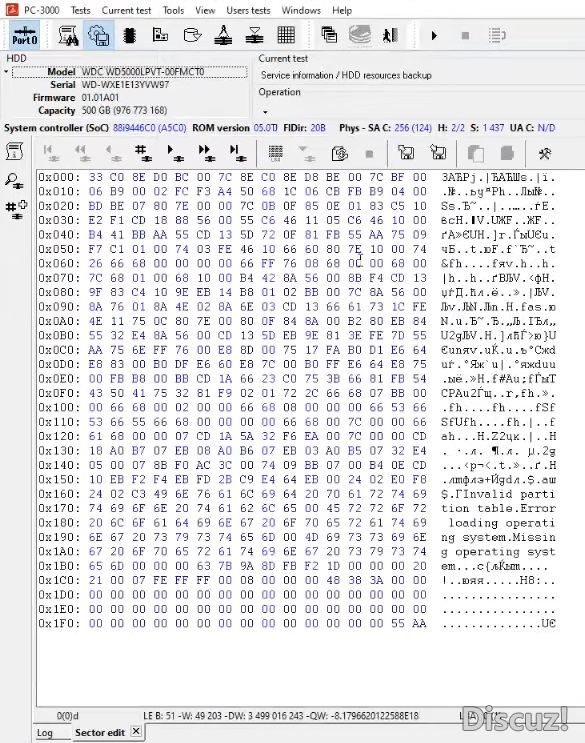

在驱动器ID中，我们可以看到错误的型号和容量。这是因为配件ROM是从一个完全不同的模型，不同的容量和固件(FW)版本驱动器。此外，ROM中的Dir地址也不同，因此ROM在这些家族中是非常独特的。

在日志中，我们还可以看到覆盖和配置数据还没有从表面上传。这意味着磁头现在不能从驱动器读取任何服务信息。

但为什么磁头不读取？正如我们所知，ROM包含许多不同的参数，其中之一是磁头自适应：描述磁头滑块位置的特殊参数和与物理读取中从相关的其他值。

这些独特的磁头自适应参数存储在ROM中，或者更确切地说存储在ROM模块4F中。让我们在PC-3000资源查看器中打开此模块：

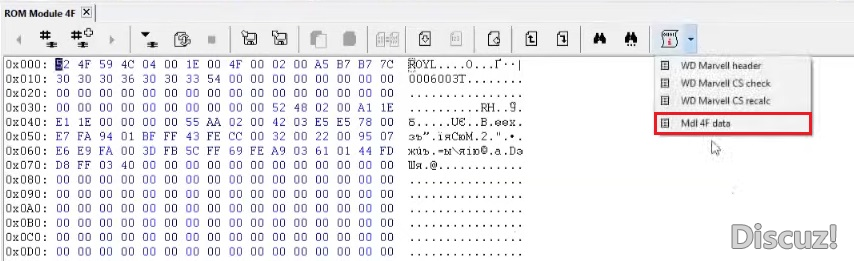

当4F打开时，我们可以使用一个名为Mdl 4F数据的特殊插件：

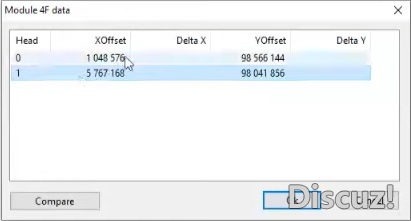

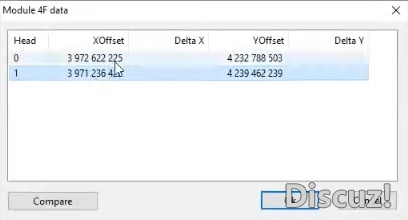

在打开的窗口中，我们看到了两个轴（X和Y）的一些偏移，这两个轴用于ROM中描述的两个磁头。这些偏移对于每个驱动器来说都是非常独特的：

因此，如果我们想让磁头在驱动器中读取中，我们必须找到这些偏移并将其写入配件ROM。

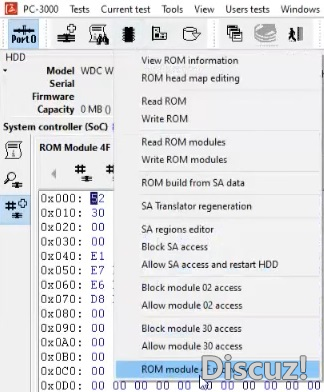

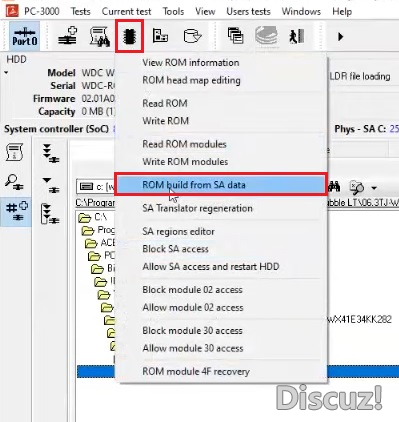

在这一步中，我们将在PC-3000中运行新功能，操作带ROM->ROM模块4F恢复：

此选项基于西部数据 ARC测试。它允许用不同的读取中参数读取表面，试图找到最好的参数。

我们可以在默认情况下保留这些设置，从-1 Cylinder开始搜索。

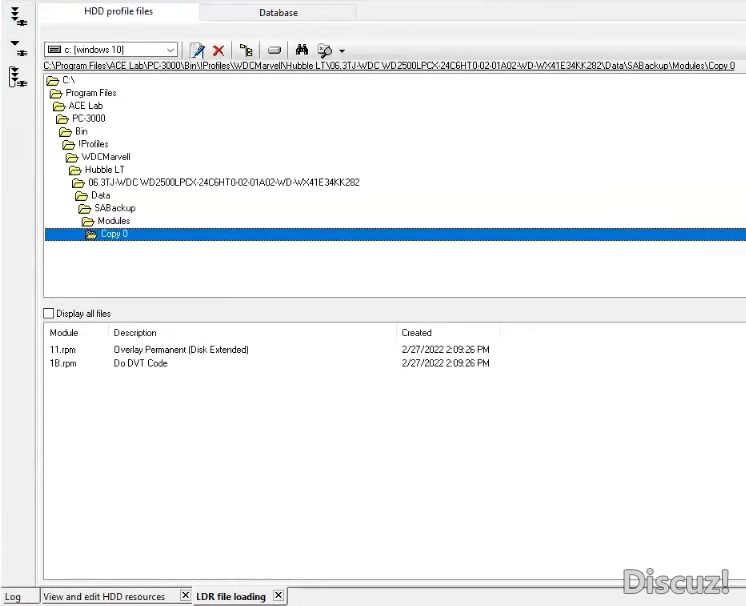

我们还需要选择兼容的配件资源，因为此功能需要加载程序上传到RAM。推荐为此使用配件ROM备份文件夹。

我们一按OK键，程序就开始了。

程序不快，可能需要25到40分钟，有时更长，搜索时间取决于磁头读取中能力和表面条件。此外，实用程序还需要时间来查找具有所请求参数的扇区。

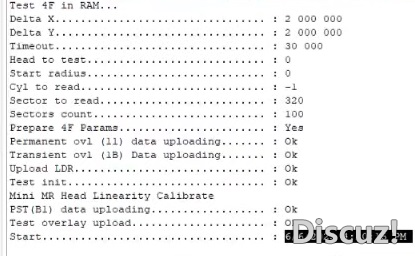

在开始后不久，我们可以看到开始偏移，搜索开始：

在这个阶段，我们可以在日志中看到DISK DAM ERROR，这意味着当前参数不够好，实用程序试图调整其他参数。

最后，在日志中，我们看到过程已完成，新4F模块已保存在配置文件文件夹中，并已写入当前ROM：

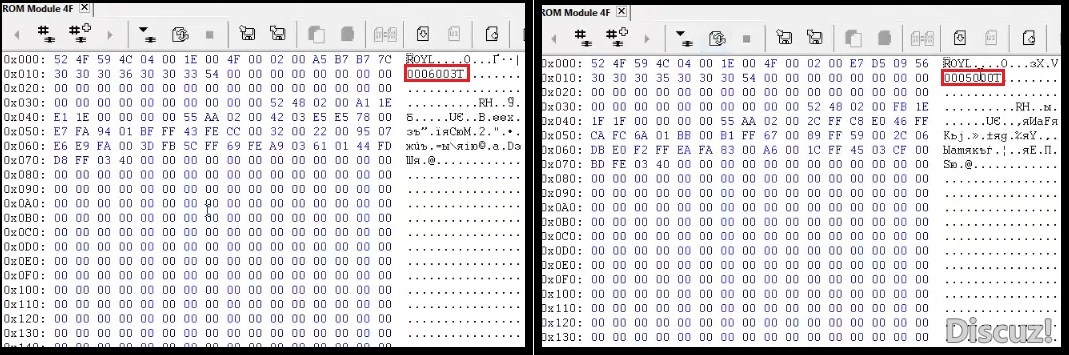

如果我们现在在ROM中刷新模块4F，我们会看到它被已改变了，ROM固件(FW)版本不同，从出厂值的表面：

我们还可以在4F插件中看到正确的值:

在下一步中，我们重新为驱动器供电，并再次从“配件备份文件夹”上传加载程序。

接下来，我们从服务区(SA)数据选项进入操作ROM->建立ROM：

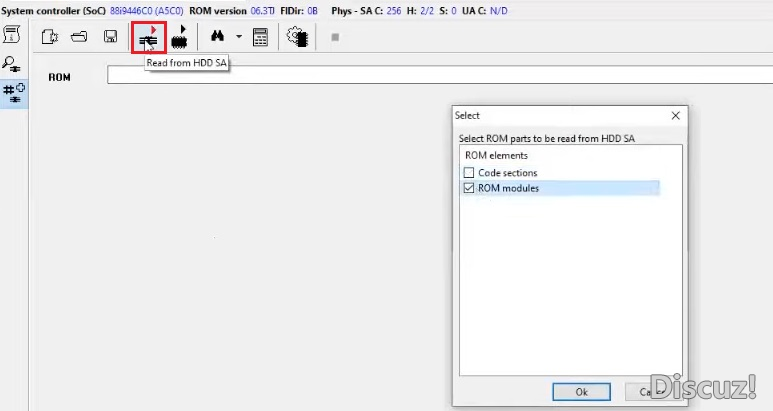

但从这里，我们将尝试建立新ROM，不是从服务区模块，而是从隐藏（未翻译）服务区。从HDD服务区(SA)中选择读取选项，并仅选择ROM模块：

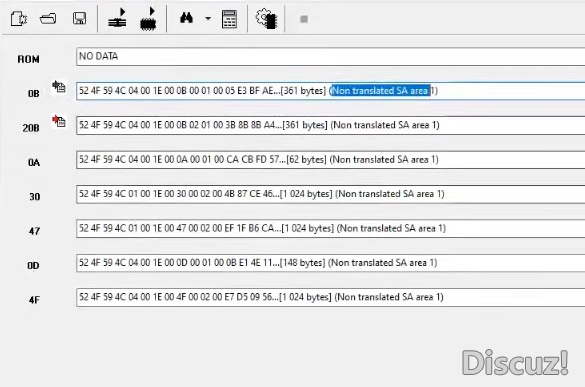

在下一个选项卡中，我们将看到从隐藏区域的所有模块都已成功上传：

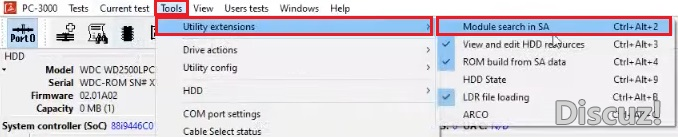

但在我们开始新ROM构建之前，我们必须为新ROM找到一个基础。原始模块109对此很好，所以我们进入服务区(SA)菜单中的工具->实用程序扩展->模块搜索：

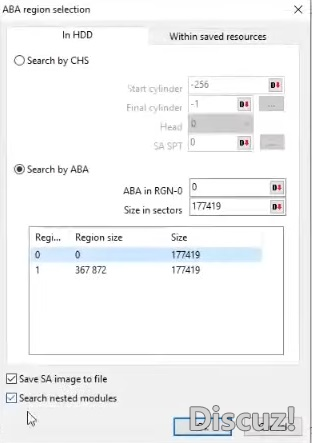

使用活动的“搜索嵌套模块”复选框执行搜索：

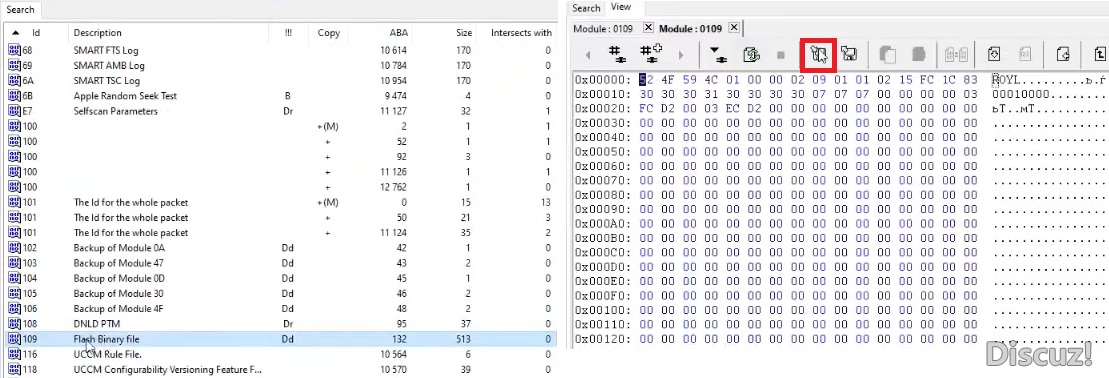

当搜索结束时，我们在列表中选择模块109，打开它，并在我们的配置文件文件夹中保存为109.bin：

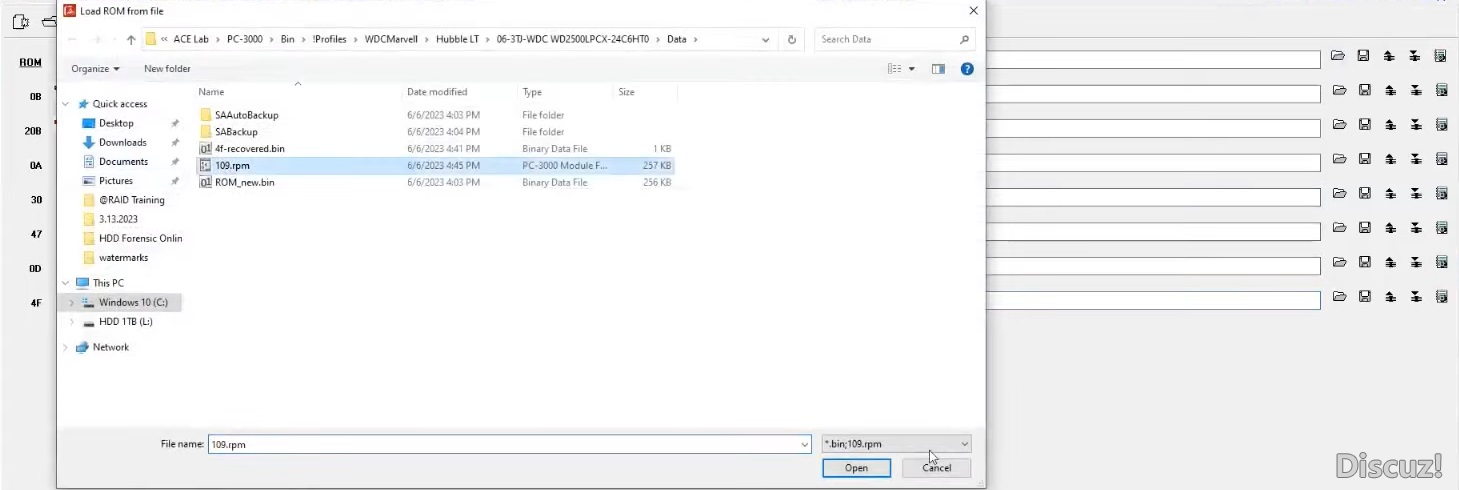

然后返回模块搜索选项卡，选择已保存的109.bin：

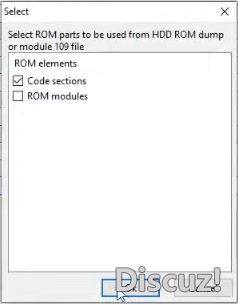

现在，我们必须只选中“代码部分”复选框：

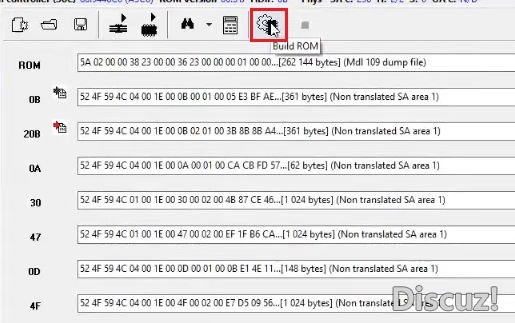

之后，我们按下建立ROM按钮来构建我们的新ROM：

并将其保存到配置文件文件夹中的新文件中。

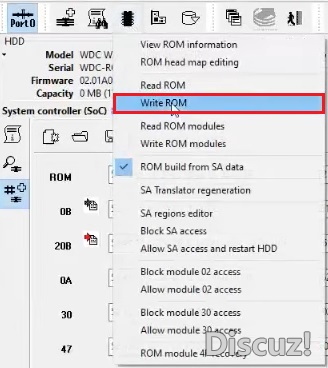

在最后一步，我们将新创建的ROM写入驱动器：

一旦ROM被重写，我们就可以重新为驱动器供电并刷新驱动器ID，还可以检查LBA访问：
