    如何通过编程器读取ROM 图片1.png

    有时由于PCB损坏,您无法通过PC3000读取ROM。在某些情况下,您需要拆焊芯片并使用编程器设备读取ROM内容。

    在本教程中,我们将展示如何做。

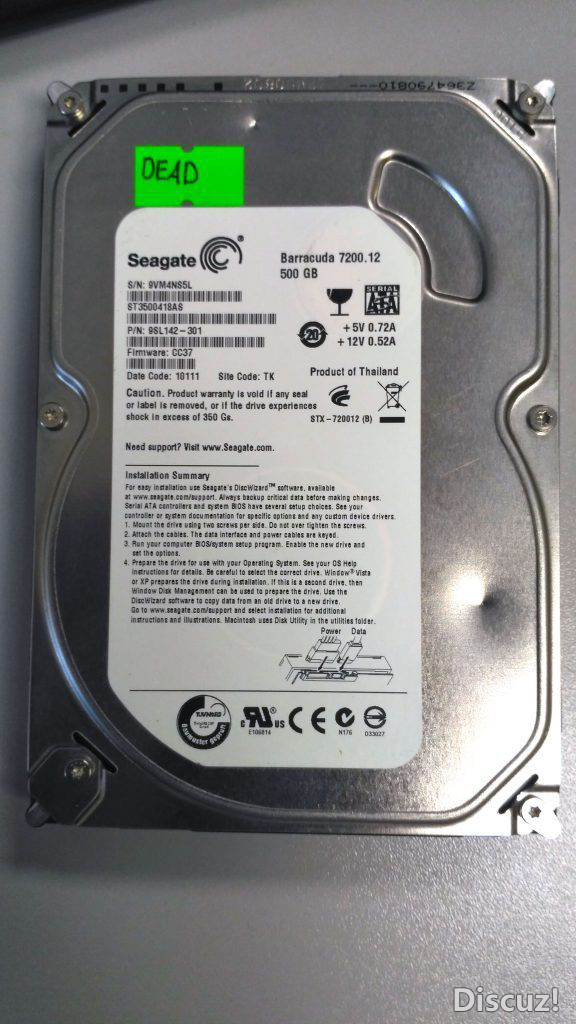

    Seagate ST3500418AS硬盘为例。该硬盘F3系列,因此如果没有原始ROM数据,我们将无法使用备件PCB。

    拆下PCB

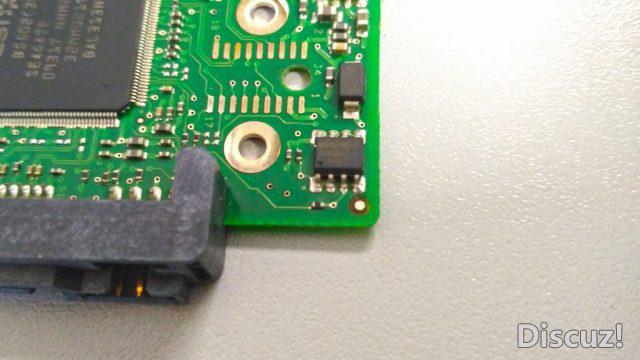

    这是ROM芯片。是Winbond W25X40AL。如果您不确定哪个芯片是ROM芯片-通常ROM芯片是8针SOIC。您也可以按芯片标签搜索数据表。

    使用钳子和热风拆焊ROM芯片

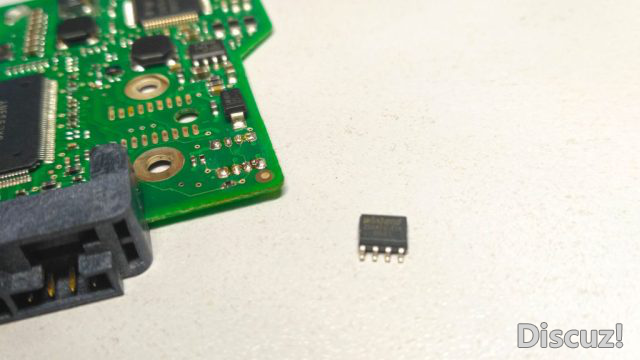

    拆下来的芯片

    现在我们需要将芯片插入编程器设备。我用带有SOIC适配器的Xeltek SuperPro 500P编程器。这种编程器模型从2013年起不再生产,但它仍然是一个很好的设备,适合读取HDD PCB上可以找到的多数ROM芯片

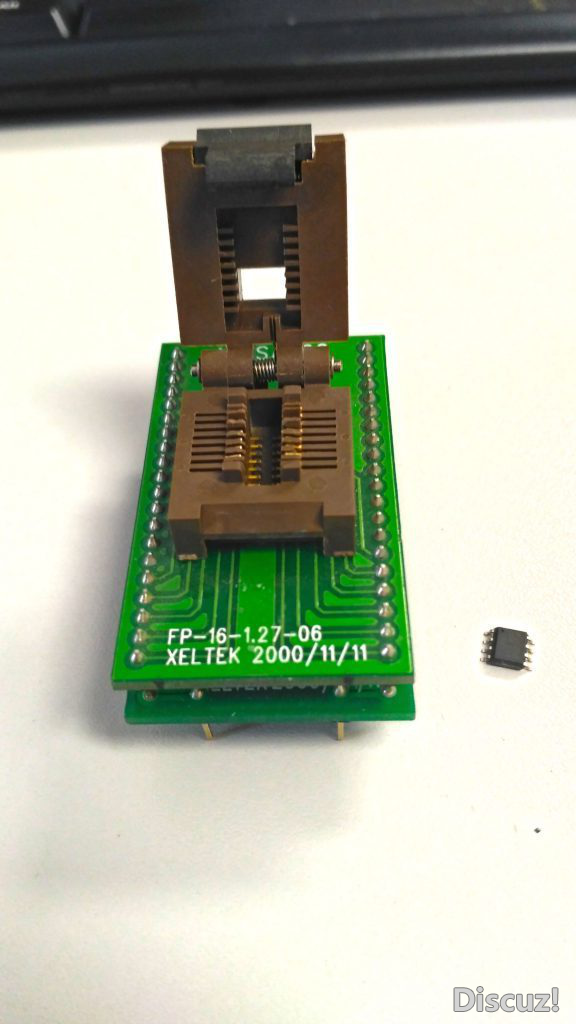

    要读取芯片,我们需要使用SOIC适配器。

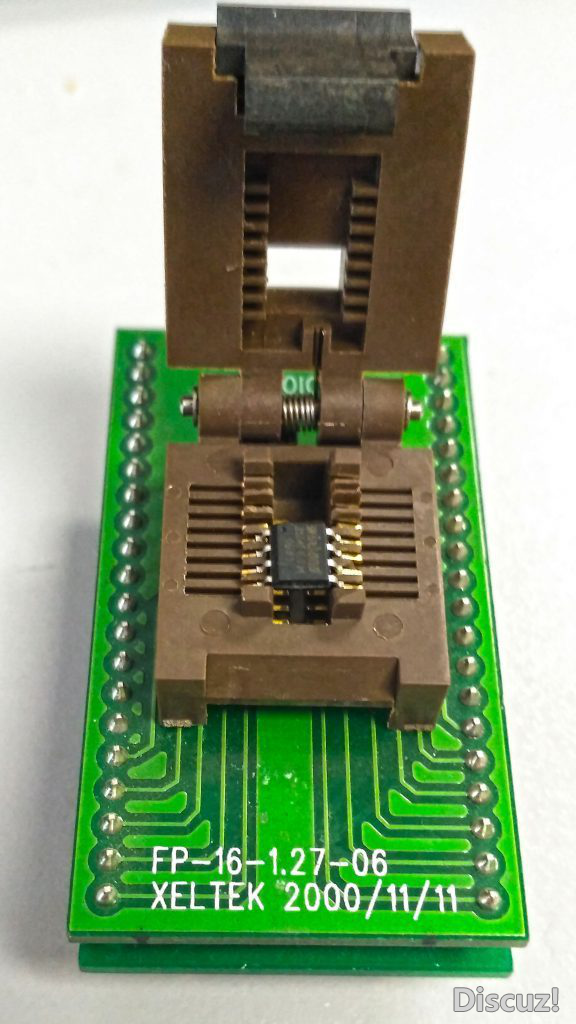

    将芯片放在适配器底部附近,必须在左上角。每个芯片的放置位置可能不同,因此请检查编程器软件中的放置位置。

    现在将SOIC适配器插入编程器,并将其也放置在DIP面板的底部。

    现在一切准备就绪,可以读取芯片。

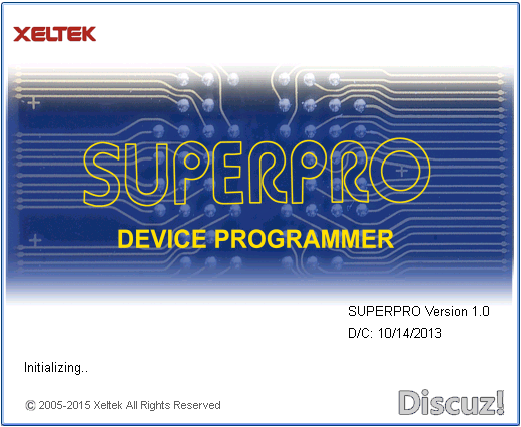

    让我们运行Xeltek软件

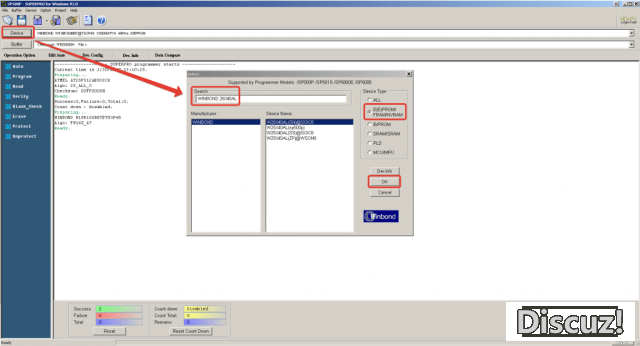

    您需要按设备选项卡,选择ROM芯片,然后按确定。









    如果不确定如何在SOIC适配器中放置芯片,可以通过按Dev.Info按钮查看有关ROM芯片的文档。

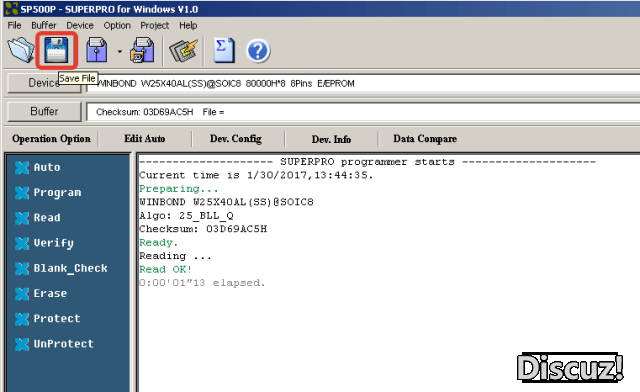

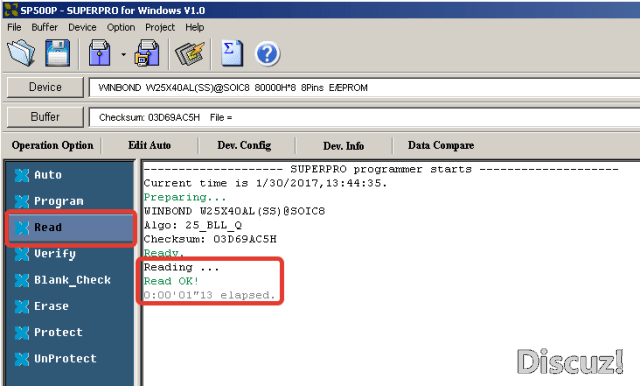

    通过左侧面板上的读取按钮读取ROM芯片。如果阅读成功,您会看到类似
    Reading...
    Read ok!
    0:00'01''13 elapsed.


    您可以检查缓冲区以直观地检查是否已读取ROM。


    要将ROM内容保存到文件中,请按保存文件图标。

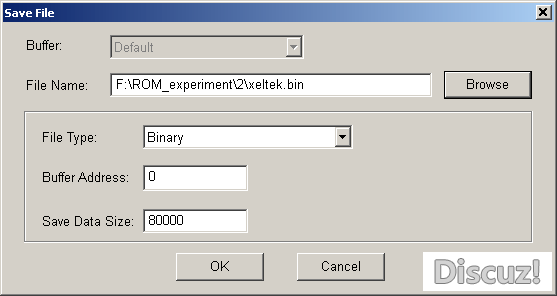

    在此处选择文件类型=二进制。

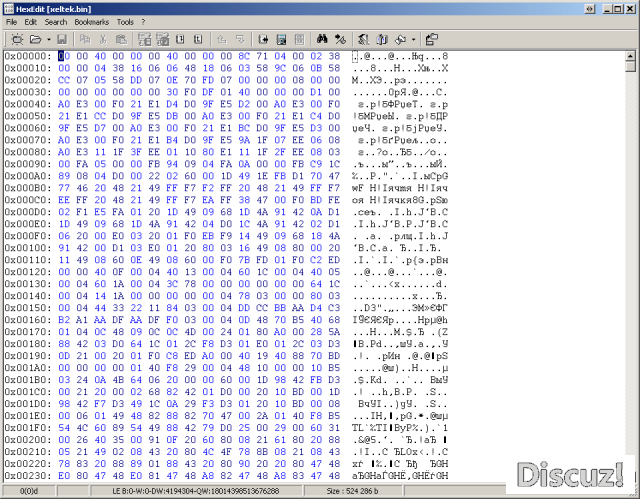

    现在,您可以使用生成的bin文件来写入备件板,或在ACELab Hex编辑器中将其打开以进行任何更改或检查某些信息。

    祝您数据恢复顺利!
