USB 集成一体硬盘连接参数 [复制链接]

管理员

张柏祯

Rank: 9Rank: 9Rank: 9

该用户从未签到

金钱
9999
元宝
111271
专业度
10029

突出贡献 荣誉管理 论坛元老

发表于 2012-10-28 20:08:28 |显示全部楼层
USB 集成一体硬盘连接参数据和连接图片

对应电容

CPU 引脚

SATA 引脚

接口说明

数据流说明

对应桥接芯片-INIC-1607E

对应硬盘测试连接点

C33

103

6

接收数据

B+

26

E75

C31

104

5

接收数据

B-

27

E73

C18

106

3

传输数据

A-

31

E72

C13

107

2

传输数据

A+

32

E71



CPU:
1.88I8946-TFJ2(集成ROM)
2.88I9045-TFJ2(非集成ROM)

USB3.0  CPU: 88I9146-TFJ2
电路板板号:2060-771814-001 ,2067-771761-001,USB桥接加密芯片 :JMS538S,
SW6316-3VB14

USB2.0 CPU:88I9146-TFJ2
电路板号:2060-771754-000
USB桥接加密芯片 : INIC 1607E,

桥接芯片外接加密NV芯片: U14:25LD020,25X20BLNIG

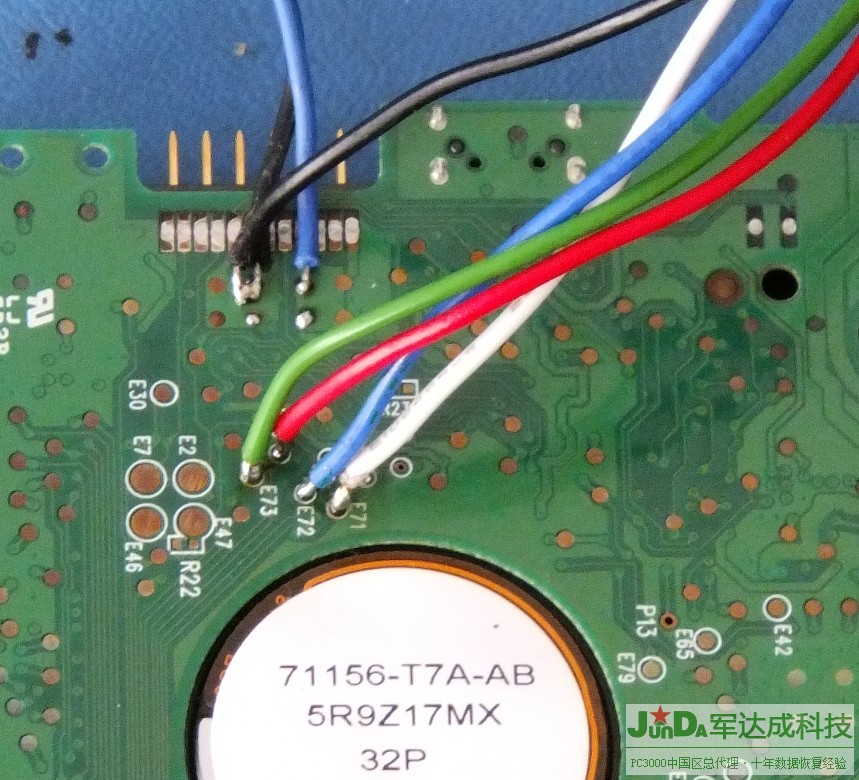

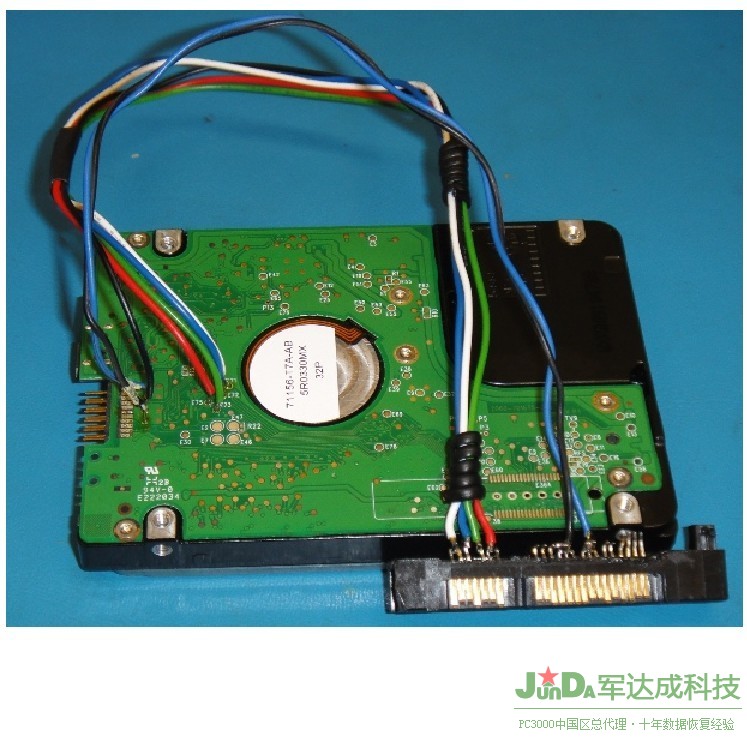

配件可以从费旧硬盘上拆下,参数见上面的表。 按下图连接,数据线和供电线,白蓝绿红,为数据线。
蓝黑为电源线。蓝色为5V,黑色为地线。

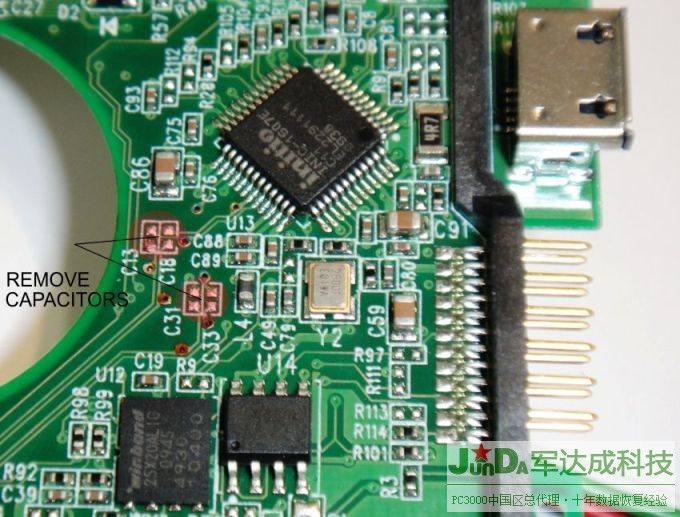

注意要拆焊下面的电容:c13 c18 c31 c33.


http://www.jundacheng.com/bbs/forum.php?mod=viewthread&tid=3630&page=1&extra=#pid9403
usb2.0西数硬盘连线做数据




相关帖子

军达成技术总监张柏祯

使用道具 举报

Rank: 3Rank: 3

该用户从未签到

金钱
0
元宝
453
专业度
0
发表于 2012-10-28 23:00:07 |显示全部楼层
本帖最后由 军达成技术支持1 于 2015-10-8 20:45 编辑

强悍,再来看看张总的杰作


使用道具 举报

Rank: 6Rank: 6

  • TA的每日心情
    难过
    2014-3-5 09:40:45
  • 签到天数: 5 天

    [LV.2]偶尔看看I

    金钱
    0
    元宝
    1147
    专业度
    0
    发表于 2012-10-29 11:58:12 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-10-8 20:45 编辑

    很好,很强悍


    使用道具 举报

    Rank: 6Rank: 6

  • TA的每日心情
    开心
    2014-2-22 13:44:11
  • 签到天数: 1 天

    [LV.1]初来乍到

    金钱
    1
    元宝
    1134
    专业度
    1
    发表于 2012-10-29 14:02:05 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-10-8 20:45 编辑

    其实这个以前早就说够了,其实不难,只要仔细看就会找到答案!


    使用道具 举报

    管理员

    张柏祯

    Rank: 9Rank: 9Rank: 9

    该用户从未签到

    金钱
    9999
    元宝
    111271
    专业度
    10029

    突出贡献 荣誉管理 论坛元老

    发表于 2012-10-29 17:10:02 |显示全部楼层
    祥云769379864 发表于 2012-10-29 14:02
    其实这个以前早就说够了,其实不难,只要仔细看就会找到答案!

    是,以前早就说过了。这样更加详细。
    军达成技术总监张柏祯

    使用道具 举报

    Rank: 8Rank: 8

  • TA的每日心情
    开心
    2020-6-10 09:50:37
  • 签到天数: 126 天

    [LV.7]常住居民III

    金钱
    300
    元宝
    8999
    专业度
    300

    最佳新人

    发表于 2012-10-29 17:52:07 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-10-8 20:45 编辑

    不错呀,越来越好了,这个也不错的


    使用道具 举报

    Rank: 6Rank: 6

  • TA的每日心情
    奋斗
    2014-7-24 08:18:17
  • 签到天数: 20 天

    [LV.4]偶尔看看III

    金钱
    0
    元宝
    1604
    专业度
    0
    发表于 2012-10-29 21:00:48 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-10-8 20:45 编辑

    都是得先收藏啊 要不以后总得找 嘿嘿


    使用道具 举报

    Rank: 6Rank: 6

  • TA的每日心情
    开心
    2018-11-21 22:05:09
  • 签到天数: 10 天

    [LV.3]偶尔看看II

    金钱
    300
    元宝
    1816
    专业度
    300
    发表于 2012-10-31 14:37:46 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-10-8 20:46 编辑

    自己会,并不代表别人也会。一个公司面向的是所有支持本公司的客户,而不是有实力的某一个人,大力支持张总的做法!


    使用道具 举报

    Rank: 8Rank: 8

  • TA的每日心情
    开心
    2018-7-30 15:35:46
  • 签到天数: 14 天

    [LV.3]偶尔看看II

    金钱
    300
    元宝
    3584
    专业度
    300

    最佳新人

    发表于 2012-11-1 12:25:55 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-10-8 20:46 编辑

    经过这样改成SATA接口后,读出来的数据是正常数据了吧?不是加密数据?


    使用道具 举报

    Rank: 6Rank: 6

  • TA的每日心情
    奋斗
    2017-3-18 20:16:36
  • 签到天数: 10 天

    [LV.3]偶尔看看II

    金钱
    300
    元宝
    706
    专业度
    300
    发表于 2012-11-3 15:32:21 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-10-8 20:46 编辑

    that's oK
