西数My Passport-USB 一体硬盘用PC3000UDMA COM-TERMINAL 读写固件 [复制链接]

管理员

张柏祯

Rank: 9Rank: 9Rank: 9

该用户从未签到

金钱
9999
元宝
111271
专业度
10029

突出贡献 荣誉管理 论坛元老

发表于 2012-9-13 21:03:36 |显示全部楼层
西数My Passport-USB 一体硬盘 WD10TMVW-11ZSMS5-01-01A01
用PC3000UDMA  COM-TERMINAL  读写固件-查看扇区
此技术军达成最早发表于 2012-2-13 18:08:32 见文章最后链接!

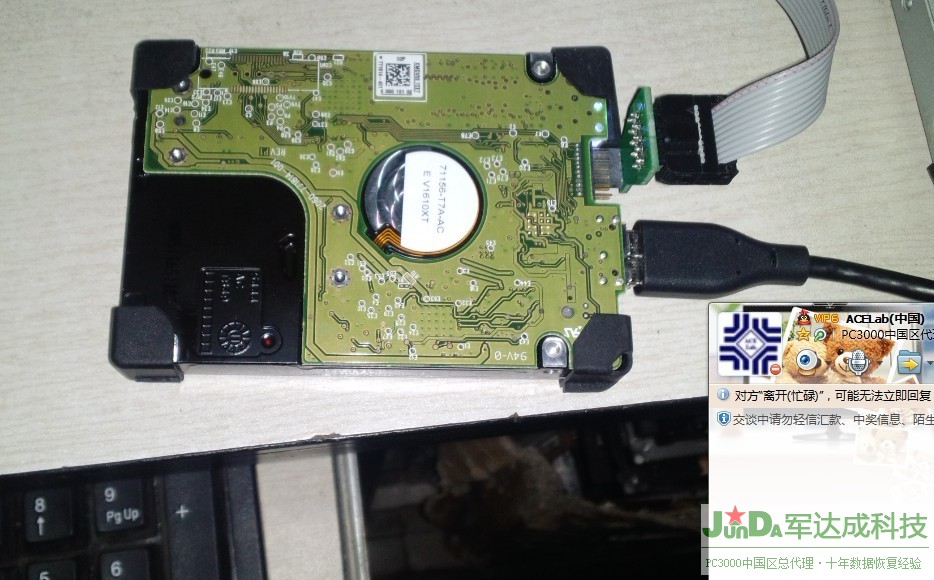

首先,硬件连接如下图:






COM转接头用 Samsung(三星)代用,完全通用!
如图:Samsung(三星)COM转接头 靠最下面排针左侧插入!!!

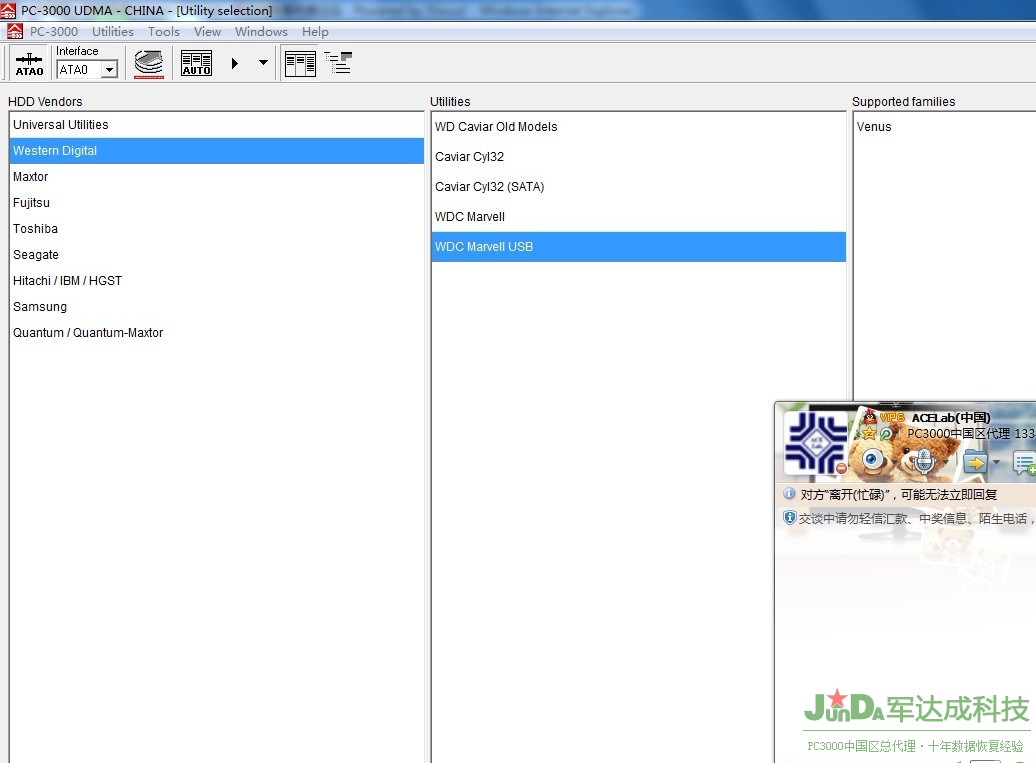

然后,进入西数USB专修程序 : WDC Marvell USB
WDC Marvell USB.jpg

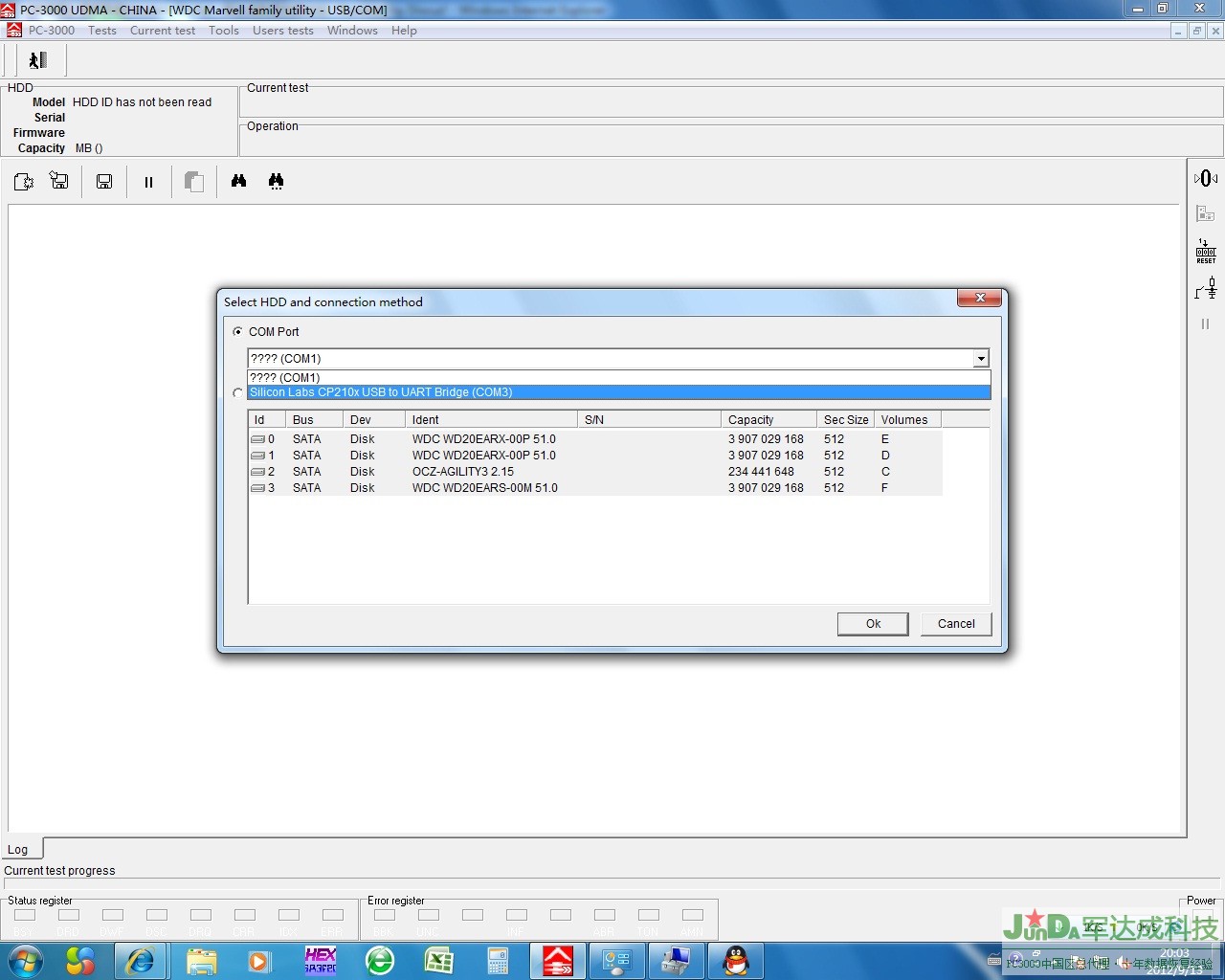

选择COM 端口: Silicon Labs CP210x USB to UART Bridge(COM3)

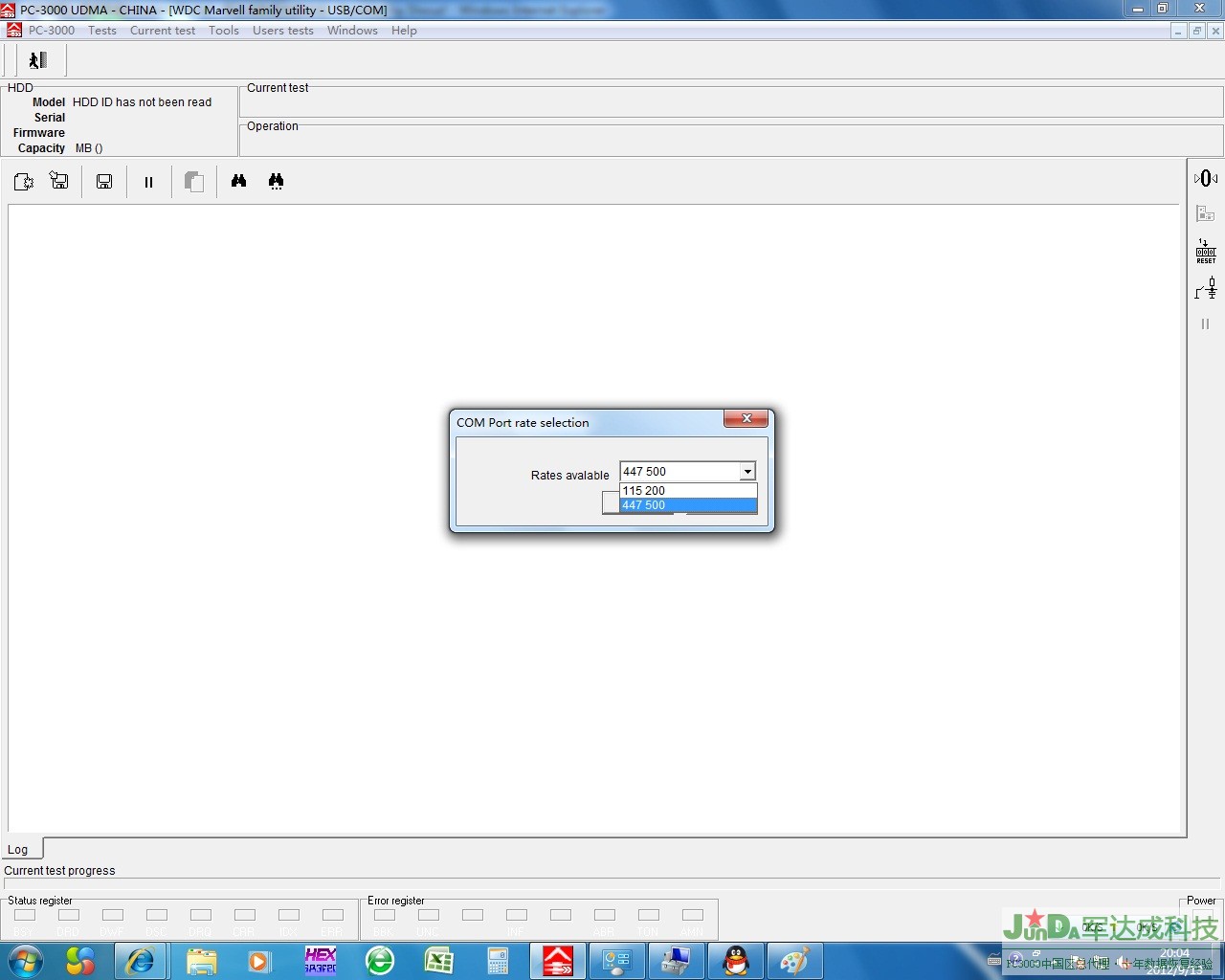

选择COM端口速率为115200

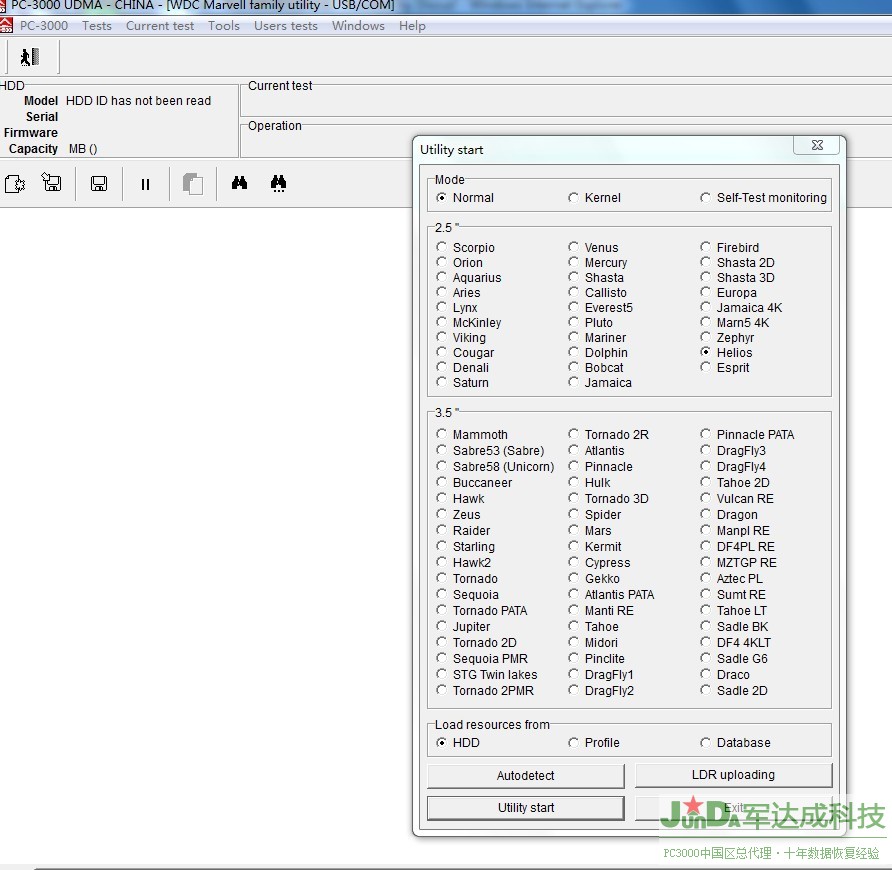

自动发现硬盘家族系列:Autodetect, 发现硬盘家族:Helios ,然后点击:Utility start

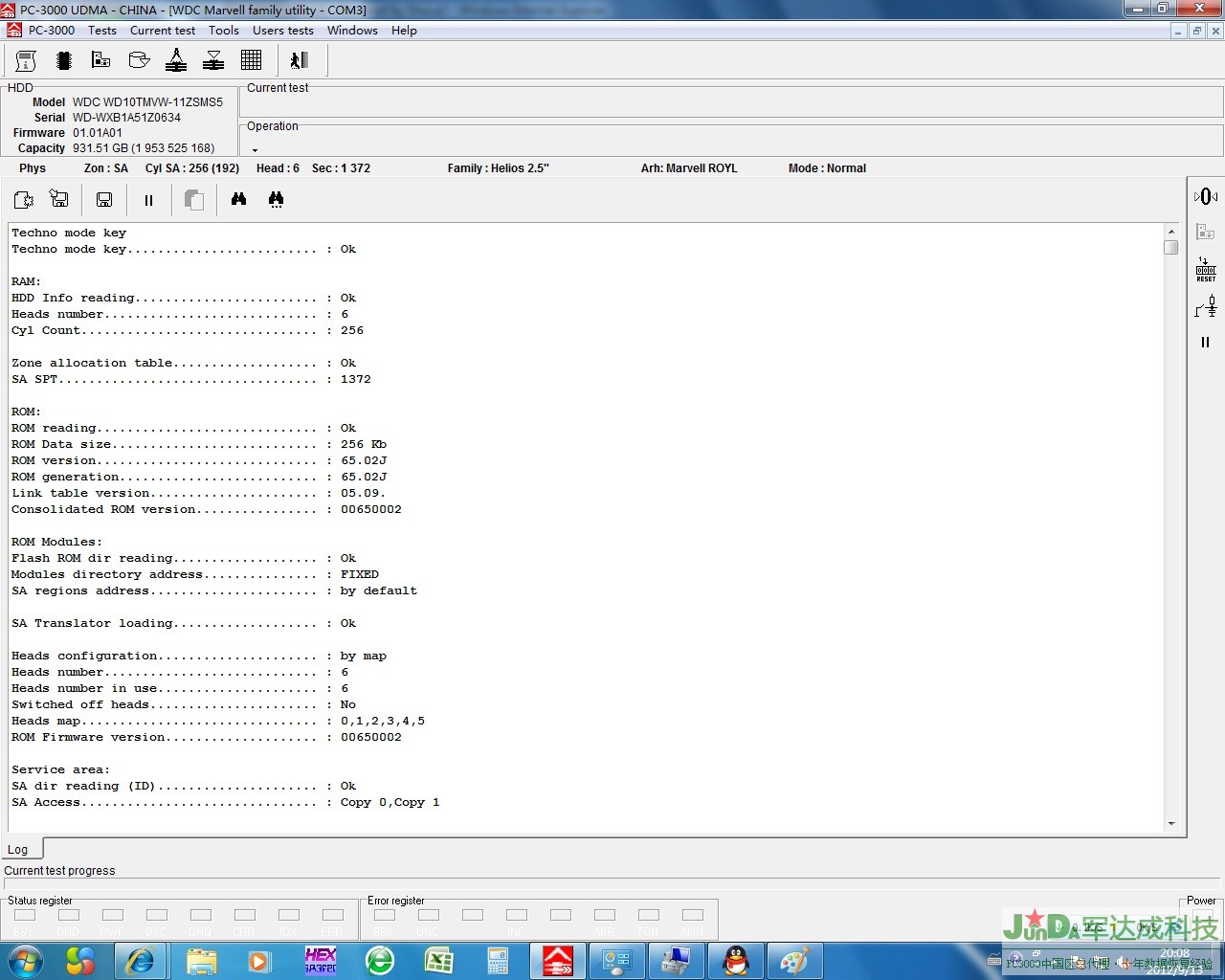

进入 USB西数专修程序,如下图:



程序日志如下:
Techno mode key
Techno mode key......................... : Ok

RAM:
HDD Info reading........................ : Ok
Heads number............................ : 6
Cyl Count............................... : 256

Zone allocation table................... : Ok
SA SPT.................................. : 1372

ROM:
ROM reading............................. : Ok
ROM Data size........................... : 256 Kb
ROM version............................. : 65.02J
ROM generation.......................... : 65.02J
Link table version...................... : 05.09.
Consolidated ROM version................ : 00650002

ROM Modules:
Flash ROM dir reading................... : Ok
Modules directory address............... : FIXED
SA regions address...................... : by default

SA Translator loading................... : Ok

Heads configuration..................... : by map
Heads number............................ : 6
Heads number in use..................... : 6
Switched off heads...................... : No
Heads map............................... : 0,1,2,3,4,5
ROM Firmware version.................... : 00650002

Service area:
SA dir reading (ID)..................... : Ok
SA Access............................... : Copy 0,Copy 1

Configuration reading................... : Ok
Master Password......................... : has not been set
User Password........................... : has not been set

3针三星COM口接WD-USB 一体盘接法。
http://www.jundacheng.com/bbs/forum.php?mod=viewthread&tid=3531


军达成技术总监张柏祯

使用道具 举报

Rank: 8Rank: 8

  • TA的每日心情
    开心
    2020-6-10 09:50:37
  • 签到天数: 126 天

    [LV.7]常住居民III

    金钱
    300
    元宝
    8999
    专业度
    300

    最佳新人

    发表于 2012-9-13 21:40:23 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-11-5 22:13 编辑

    真的不错呀

    使用道具 举报

    Rank: 6Rank: 6

  • TA的每日心情
    开心
    2014-6-10 10:59:59
  • 签到天数: 1 天

    [LV.1]初来乍到

    金钱
    300
    元宝
    1175
    专业度
    300
    发表于 2012-9-13 21:44:48 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-11-5 22:13 编辑

    学习了好啊


    使用道具 举报

    Rank: 6Rank: 6

  • TA的每日心情
    开心
    2014-6-10 10:59:59
  • 签到天数: 1 天

    [LV.1]初来乍到

    金钱
    300
    元宝
    1175
    专业度
    300
    发表于 2012-9-13 21:45:09 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-11-5 22:13 编辑

    好啊学习一下


    使用道具 举报

    Rank: 8Rank: 8

  • TA的每日心情
    开心
    2016-2-11 10:02:24
  • 签到天数: 111 天

    [LV.6]常住居民II

    金钱
    0
    元宝
    11375
    专业度
    0

    最佳新人 活跃会员 热心会员

    发表于 2012-9-14 09:36:49 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-11-5 22:13 编辑

    学习了!!!!!!!!!!!!!


    自强不息

    使用道具 举报

    Rank: 8Rank: 8

  • TA的每日心情
    开心
    2018-7-30 15:35:46
  • 签到天数: 14 天

    [LV.3]偶尔看看II

    金钱
    300
    元宝
    3584
    专业度
    300

    最佳新人

    发表于 2012-9-14 11:30:06 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-11-5 22:14 编辑

    支持楼主,
    你下面的链接我们进不去啊,楼主多发一些这样的资料!


    使用道具 举报

    Rank: 8Rank: 8

  • TA的每日心情
    开心
    2018-7-30 15:35:46
  • 签到天数: 14 天

    [LV.3]偶尔看看II

    金钱
    300
    元宝
    3584
    专业度
    300

    最佳新人

    发表于 2012-9-14 11:30:54 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-11-5 22:14 编辑

    汗,是总监发的啊!


    使用道具 举报

    Rank: 8Rank: 8

    该用户从未签到

    金钱
    1000
    元宝
    2033
    专业度
    100

    热心会员 论坛元老

    发表于 2012-9-16 13:04:19 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-11-5 22:14 编辑

    总监能在百忙中发帖子难得,得顶一下。


    使用道具 举报

    Rank: 3Rank: 3

    该用户从未签到

    金钱
    0
    元宝
    194
    专业度
    0
    发表于 2012-9-20 00:08:39 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-11-5 22:14 编辑

    支持一下


    使用道具 举报

    Rank: 6Rank: 6

    该用户从未签到

    金钱
    300
    元宝
    366
    专业度
    300
    发表于 2012-10-11 16:06:07 |显示全部楼层
    本帖最后由 军达成技术支持1 于 2015-11-5 22:14 编辑

    我试了一下,为何进不去呢?
